Heizölstand messen und in Liter berechnen: Peilstab, Peiltabelle und Rechner

Was der Peilstand aussagt

Der Peilstand ist die Füllhöhe, gemessen vom Tankboden bis zur Oberfläche des Heizöls. Ein Peilstab wird dazu senkrecht bis zum Boden eingeführt; die benetzte Länge zeigt den Stand in Zentimetern. Das Bayerische Landesamt für Umwelt nennt die Füllstandsanzeige über einen Peilstab als Beispiel dafür, wie sich die Heizölmenge im Tank bestimmen lässt. Bei durchscheinenden Kunststofftanks reicht danach auch das Ablesen an der Tankwand.1

Viele Anlagen haben zusätzlich oder stattdessen einen Füllstandsanzeiger, etwa mechanisch mit Schwimmer oder pneumatisch mit Anzeige an der Wand. Welche Anzeige bei Ihrer Anlage vorhanden ist und wie sie abzulesen ist, steht in den Unterlagen des Tanks oder der Anzeige.

Nicht zu verwechseln ist das mit dem Grenzwertgeber: Er gehört zur Überfüllsicherung und sorgt dafür, dass die Befüllpumpe des Tankwagens rechtzeitig stoppt. Eine Füllstandsanzeige ist er nicht.1

Den Füllstand sicher ablesen

1. 1Nur vorhandene Messstellen nutzen: Peilen Sie ausschließlich an einer dafür vorgesehenen Peilöffnung oder lesen Sie die eingebaute Anzeige ab. Lösen Sie keine Verschraubungen und öffnen Sie keine verschlossenen Domdeckel, Leitungen oder Sicherheitseinrichtungen.
2. 2Kein offenes Feuer: Keine Flammen, keine Zigarette und keine funkenbildenden Geräte am Tank. Für Licht im Tankraum eignet sich eine Taschenlampe.
3. 3Senkrecht bis zum Boden peilen: Den Peilstab ruhig und senkrecht bis zum Anschlag führen, herausziehen und die Grenze der benetzten Fläche ablesen. Danach den Stab abwischen und die Öffnung wieder verschließen.
4. 4Wert notieren: Peilstand in Zentimetern mit Datum notieren. So fallen Veränderungen auf, die nicht zum Verbrauch passen.

Wenn keine Peilöffnung vorhanden ist, die Anzeige nicht plausibel wirkt oder Sie unsicher sind, wie Ihre Anlage aufgebaut ist: Fragen Sie einen Fachbetrieb, statt am Tank zu improvisieren.

Warum Zentimeter nicht gleich Liter sind

Bei einem stehenden Zylinder oder einem Tank mit senkrechten Wänden ist jeder Zentimeter Füllhöhe gleich viel wert. Bei einem liegenden runden Tank nicht: Unten und oben ist der Querschnitt schmal, in der Mitte am breitesten. Die unteren Zentimeter enthalten daher wenig Heizöl, die mittleren viel.

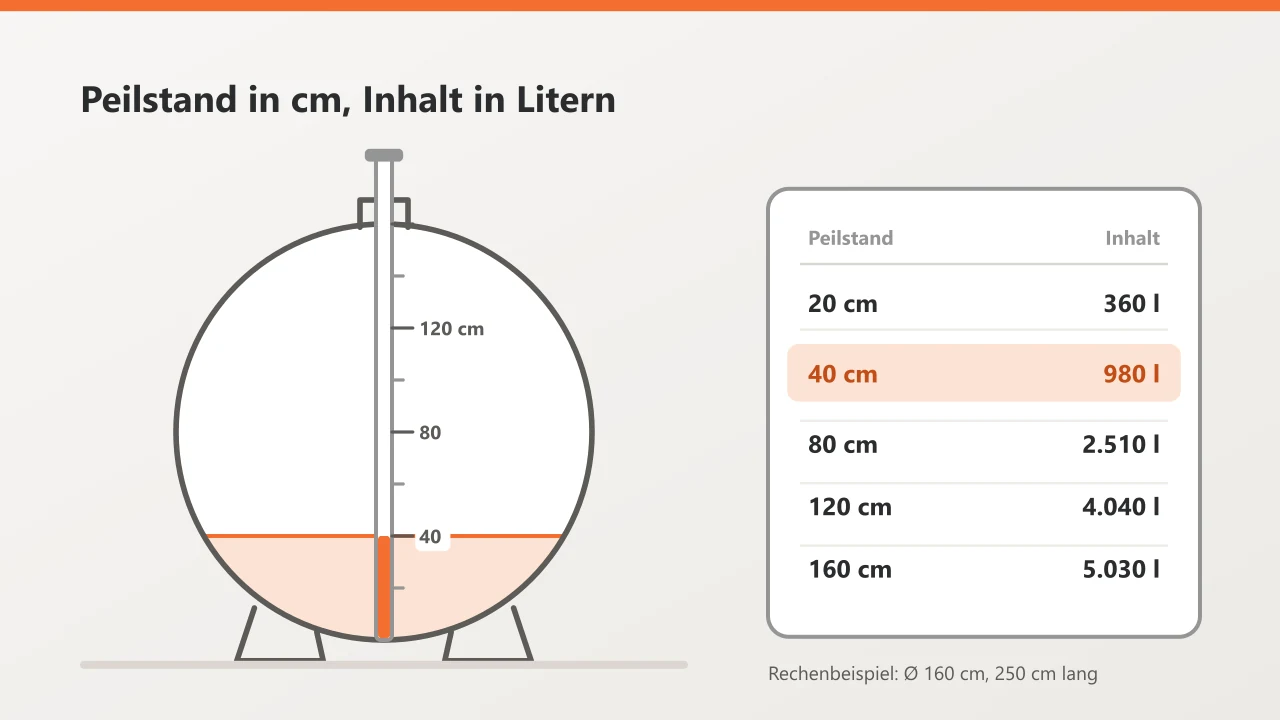

Ein Rechenbeispiel mit der Formel des Literrechners weiter unten: Ein liegender Zylinder mit 160 cm Innendurchmesser und 250 cm Länge fasst rechnerisch rund 5.030 Liter. Bei 80 cm Peilstand, also halber Höhe, sind es rund 2.510 Liter – hier stimmt die Hälfte. Bei 40 cm, einem Viertel der Höhe, sind es aber nur rund 980 Liter, knapp 20 Prozent des Inhalts. Bei 120 cm, drei Vierteln der Höhe, sind es rund 4.040 Liter, gut 80 Prozent.

Wer den Peilstand einfach in Prozent der Tankhöhe umrechnet, schätzt einen fast leeren liegenden Tank also deutlich zu voll und einen fast vollen Tank zu leer.

Mit der Peiltabelle in Liter umrechnen

Eine Peiltabelle ordnet jedem Peilstand in Zentimetern den Inhalt in Litern zu. Sie gilt immer nur für eine bestimmte Tankgröße und Bauform. So gehen Sie vor:

1. 1Tank bestimmen: Nenn-Inhalt und Durchmesser stehen auf dem Typenschild oder in den Unterlagen des Tanks.
2. 2Passende Peiltabelle heraussuchen, am besten die des Herstellers.
3. 3Peilstand in Zentimetern ab Tankboden messen und in der Tabelle die zugehörige Literzahl ablesen.

Liegende Stahltanks für die Erdlagerung wurden lange nach DIN 6608 gebaut. Die Norm ist inzwischen zurückgezogen und durch DIN EN 12285-1 ersetzt; viele bestehende Tanks entsprechen aber dieser Bauform.2

Literrechner: Richtwert aus den Maßen

Liegt keine Peiltabelle vor, liefert der Rechner einen Richtwert aus Durchmesser, Länge und Peilstand. Gewölbte Tankböden, Einbauten und abgerundete Kunststofftanks berücksichtigt er nicht. Das Ergebnis ersetzt deshalb keine Herstellertabelle.

Peiltabellen zum Herunterladen

Für liegende Stahltanks nach DIN 6608 stellen wir Peiltabellen in gängigen Größen als PDF bereit. Die Werte haben wir aus den Normmaßen der Tanks berechnet; es sind Richtwerte, maßgeblich bleiben die Angaben des Tankherstellers.

Wenn der Stand nicht zum Verbrauch passt

Sinkt der Peilstand, ohne dass entsprechend geheizt wurde, oder zeigt die Anzeige ungewöhnliche Werte, sollten Sie die Ursache klären lassen. Was Sie selbst beobachten können und was bei einer Auffälligkeit zu tun ist, beschreibt unser Beitrag Heizöltank kontrollieren.

Füllstandsanzeigen und Sicherheitseinrichtungen lassen sich bei einer fachlichen Wartung oder Prüfung mit ansehen. Steht eine Tankreinigung an, können Sie Fragen zur Anzeige beim Termin ansprechen. Und wer den Tank stilllegen möchte, braucht den Restinhalt für die Planung – mehr dazu im Beitrag Heizöltank demontieren.

Fazit: Erst messen, dann mit der richtigen Tabelle rechnen

Der Peilstand allein sagt noch nicht, wie viele Liter im Tank sind. Mit der Peiltabelle Ihres Tanks wird daraus eine verlässliche Zahl; der Rechner hilft bei einer ersten Schätzung. Gemessen wird nur an vorhandenen Messstellen und ohne Eingriff in die Anlage.
